研祥標準ATX 主板EC0-1501-HG

研祥標準ATX 主板EC0-1501-HG

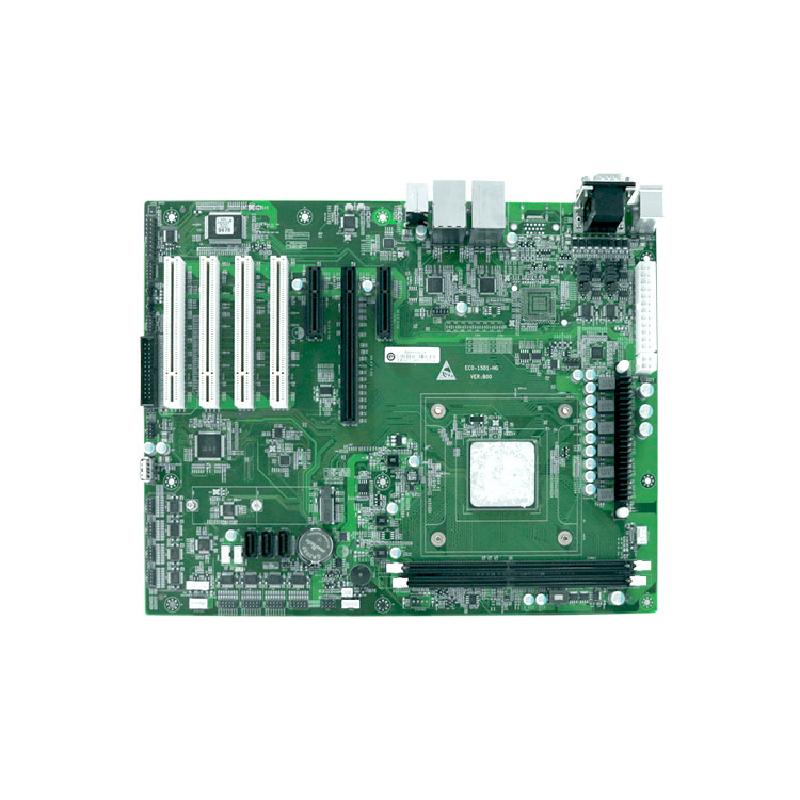

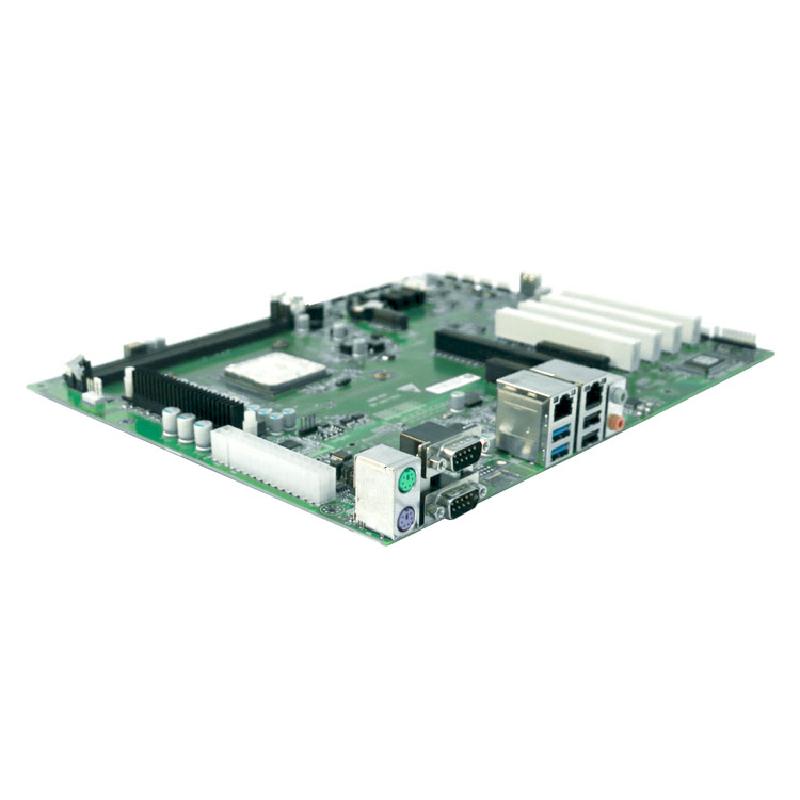

    研祥EC0-1501-HG是一款基于海光HYGON3135四核或3185八核處理器開發的標準ATX主板， 可兼容搭配IPC-710\IPC-810E等機箱；可搭配2條DDR4 內存插槽，3個標準SATA接口，1個M.2 接口；7個USB2.0端口， 2個U SB3.0端口,2個千兆網口，3個PCIE，4個PCI擴展口，能廣泛應用于智能制造領域各個行：激光產業鏈、3C手機產業鏈、石油石化、鐵路高鐵、環保等領域。
    • 高性能海光HG3135 3.2GHz四核處理器 或HG3185 3.0GHz八核處理器
    • 支持9個USB接口，10個COM口
    • 支持1個PCIE*4、1個PCIE*16 、1個PCIE*1、4個PCI接口
    • 麒麟、Linux、Windows等多種操作系統適配
處理器 海光HYGON3135  3.2GHz四核處理器 或HYGON3185  3.0GHz八核處理器
芯片組 BGA1515/DM1
內  存 提供2條DDR4 2400/2666MHz UDIMM內存插槽，單根16GB，最大支持32GB
顯示接口 搭配顯卡使用

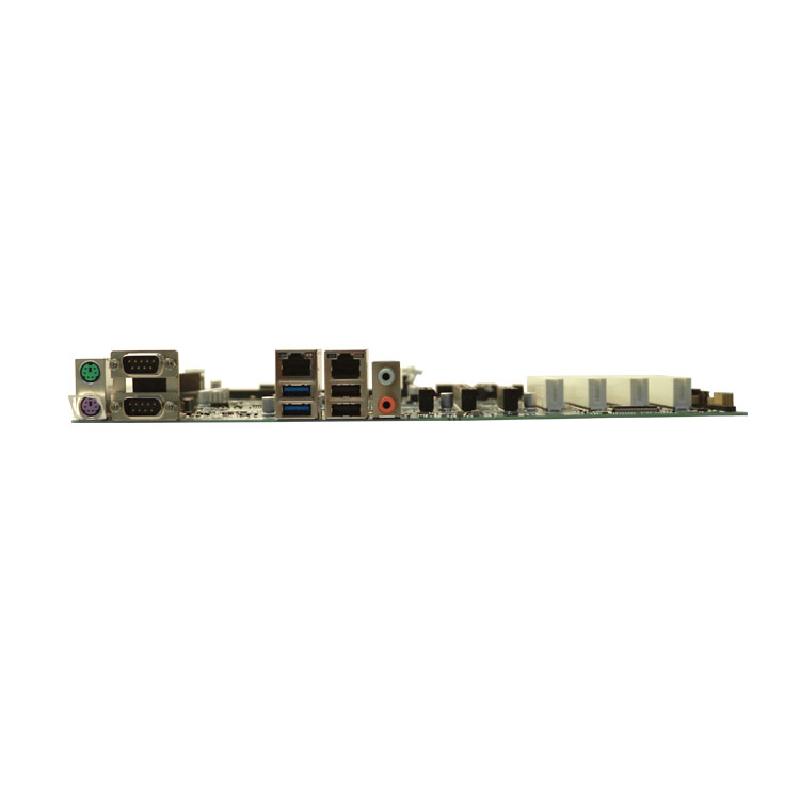

USB接口 提供9個USB接口 其中2個USB3.0，2個USB2.0板載IO接口 主板上提供1個立式USB2.0插座； 主板上有2個插針，可通過線材引出4個USB2.0接口
網絡配置 2個千兆網口，英特爾網口芯片，其中1個支持網絡喚醒
存儲接口 3個SATA 3.0，一個M.2接口
聲卡配置 支持音頻，LINE-OUT/MIC-IN
SIO接口 10個串口，COM1/COM2個支持RS-232/422/485
1個PS/2鍵盤鼠標接口
1個LPT接口,1個TPM接口 I2C接口：提供給外部模塊訪問，主要是配機箱前面的LCM模塊，插針接口，需要制作配套的線材；
數字I/O 1個8路數字I/O插針
總線擴展 1個PCI_EX16，1個PCI_EX4，1個PCI_EX1（X4連接器）、4個PCI
電源供電 標準ATX電源供電
環境需求 主板工作環境：溫度：-5℃～60℃,濕度：5%--95%（非凝結狀態）
主板存儲環境：-20℃～80℃,濕度：5%--95%（非凝結狀態）
操作系統 WIN7、WIN10、LINUX、國產麒麟操作系統
尺寸 標準ATX尺寸305mm×244mm
