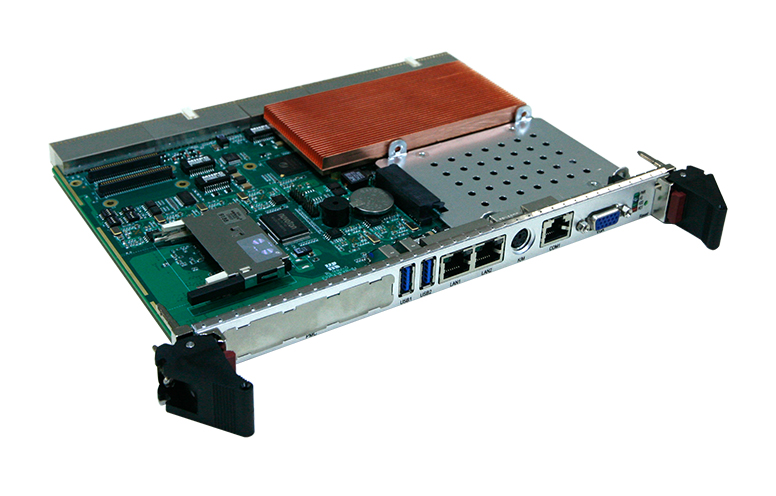

研祥6U COMPACTPCI INTEL I7高性能計算機 CPC-1817

研祥6U COMPACTPCI INTEL I7高性能計算機 CPC-1817

    CPC-1817采用Intel®第一代i7處理器，QM57芯片組，該主板支持風冷和傳導加固方式
，產品設計成熟，長時間穩定可靠工作，可使用在雷達與電子對抗、衛星及電波測控、航天地面測控、航天機載、等環境。
  • 采用CPCI模塊化架構，具有高開放性、高可靠性和易維護的特性。
  • 采用 Vxworks操作 系統，確保系統的實時性和平臺可靠性。
  • 8G SSD 存儲器保證存儲可靠；-40℃~80℃ 工作溫度保證嚴酷環境持續運行。
  • 搭配 Intel?7 2.53Ghz處理器和 4G DDR3板載內存，運算速率高。
  • 雙DVI顯示接口設計，每路分辨率1920*1200，支持橫向或縱向擴展。
  • 豐富的外設接口搭配CPC-16com 后多達 16路串口控制，滿足外部設備連接需求。
產品規格
Compact PCI 總線 J1/J2 支持 32bit/64bit、33/66MHz CPCI 總線
兼容PICMG 2.0 核心規范、PICMG 2.1 熱插拔規范，3.5/5V VIO 信號環境
通過PCI-E*16 to PCI 橋擴展CPCI 總線
中央處理器 CPC-1817CLD5NA-H: i7-610E 2.53GHz，BGA,4 MB Smart Cache, 35W TDP CPC-1817CLD5NA: i7-620L0E 2.0GHz，BGA,4 MB Smart Cache, 25W TDP CPC-1817-MiL: i7-620UE 1.06GHz，BGA,4 MB Smart Cache, 18W TDP Mobile Intel? QM57 Express Chipset
內存 板載 4G DDR III ECC SDRAM 800/1066MHz 內存
圖形顯示 平臺支持DVI-I+DVI-D 雙顯、VGA LVDS 前板VGA：2048x1536@60Hz 后板：DVI-D/DVI-I 支持雙屏上下、左右擴展顯示模式，單屏支持1600x1200（60Hz 刷新頻率） 后板：LVDS（18bit）口與DVI-D 共用PIN腳
存儲接口 前板：板載8GB SSD CPC-1817CLD5NA:1個2.5〞SATA硬盤位 CPC-1817CLD5NA-MIL: 1個CF 卡位 后IO板：2個SATA
PMC、XMC 1 個 PMC、1 個 XMC
網絡接口 后IO板：2路獨立的10/100/1000M 以太網口到后IO板 2路冗余千兆以太網提供PICMG2.16功能到背板
前面板接口 CF卡接口與SATA硬盤接口二選一
后IO面板接口 CPC-RP807：USB2.0 x2 DB9型RS232,422,485可切換、Y型PS/2、DVI-D、DVI-I、GbE x2、MIL-IN/LIN-IN/LINE- OUT
系統檢測 看門狗定時器，支持1-255秒或者1-255分，510級，超時中斷或復位系統 硬件檢測系統電壓、電流、溫度
環境規格 工作溫度：-20℃~55℃                 貯存溫度：-40℃~85℃
機械規格 尺寸規格：6U 4HP Compact PCI 233mm(L) x 160mm（W） 沖擊：20g，11ms ( 工作狀態 )    50g，11ms( 非工作狀態 ) 振動 (5Hz-200Hz)：1.5g ( 工作狀態)2.0g (非工作狀態 ) 鹽霧試驗：2g/m3，試驗方法按GJB150.10A-2009規定，能正常工作 霉菌試驗：按GJB150.10A-2009 規定的方法測試，滿足一級要求 濕熱試驗：相對濕度100%條件下金屬件無腐蝕；40℃±2℃，相對濕度93%±3條件下能正常存儲和工作 油霧試驗：40mg/m3，能正常存儲和工作
兼容規范 PICMG 2.0 R3.0 Compact PCI Specification PICMG 2.1 R2.0 Compact PCI Hot Swap Specification PICMG 2.16 R1.0 Packet Switching Backplane Specification
操作系統 Windows XP、VxWorks、Linux
訂購信息
料號 型號 描述
0030-018031 CPC-1817CLD5NA-H/三防

6UCompactPCI主板/i7-610E2.53GHzCPU,BGA/QM57ExpressChipset/VGA/雙DVI(后出線)/板載4GBDDRⅢECC內存/Gbe/COM/VGA/USBx2/SATA硬盤位/板載8GBSSD/PMC/XMC/-10℃～+55℃
0030-018041 CPC-1817CLD5NA/三防

6UCompactPCI主板/i7-620LE2.0GHzCPU,BGA/QM57ExpressChipset/VGA/雙DVI(后出線)/板載4GBDDRⅢECC內存/Gbe/COM/VGA/USBx2/SATA硬盤位/板載8GBSSD/PMC/XMC/-10℃～+55℃
0030-018171 CPC-1817CLD5NA-MIL/三防

6UCompactPCI傳導加固主板/620UE1.06GBGACPU/QM57ExpressChipset/CF卡槽/雙DVI(后出線)/ 板載4GBDDRⅢ內存/板載8GBSSD/-40℃～+80℃寬溫
0060-004731 CPC-RP807/三防

CPC-1817CL5NDA后IO板/DVI-I&DVI-D/可選LVDS（板載）/COM//USBx2/Gbex2/Line-out/line-in/ MIC-IN/板載COM口插針/SATAx2
